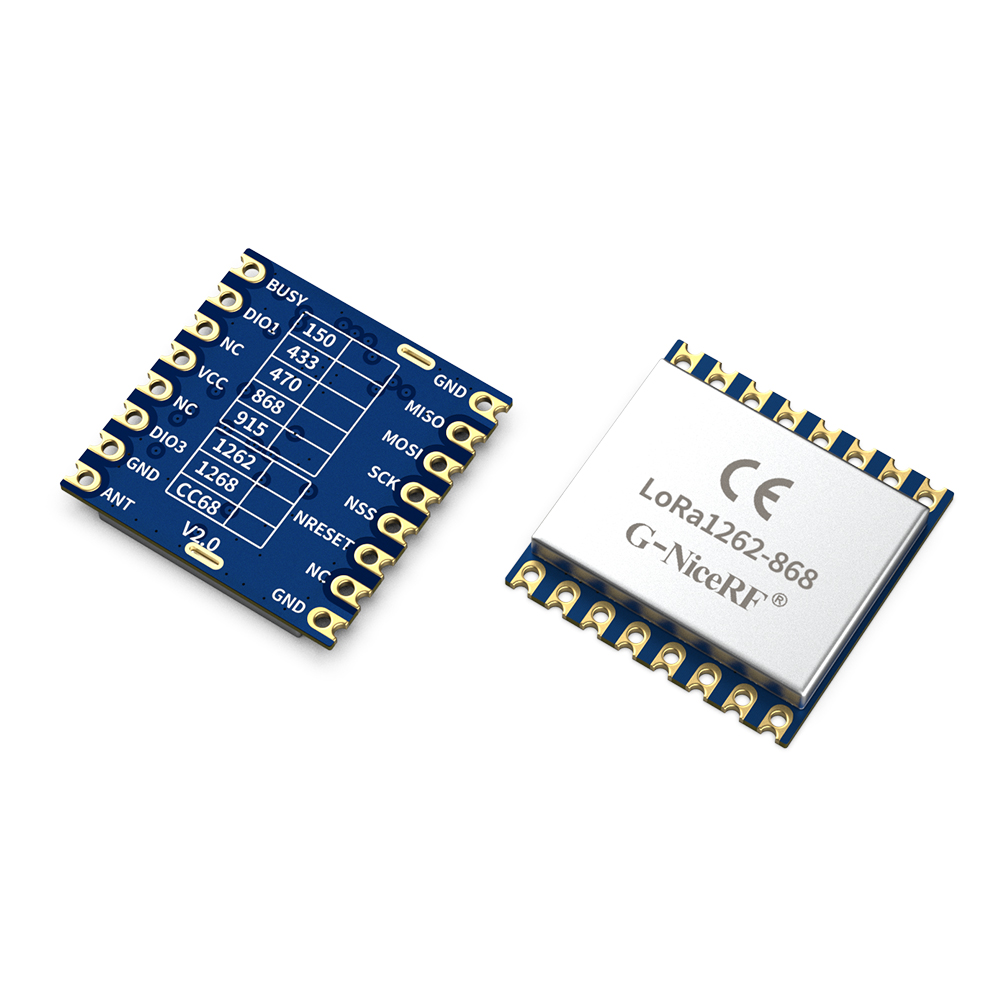

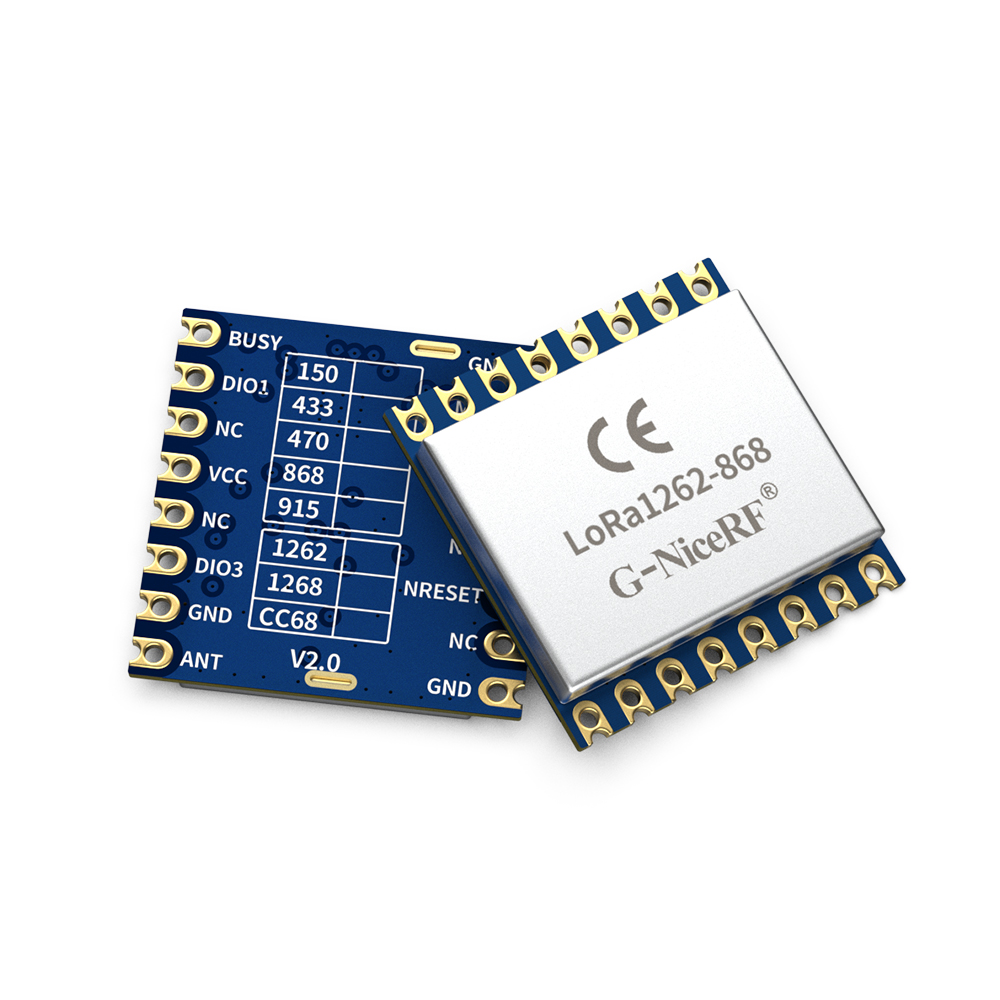

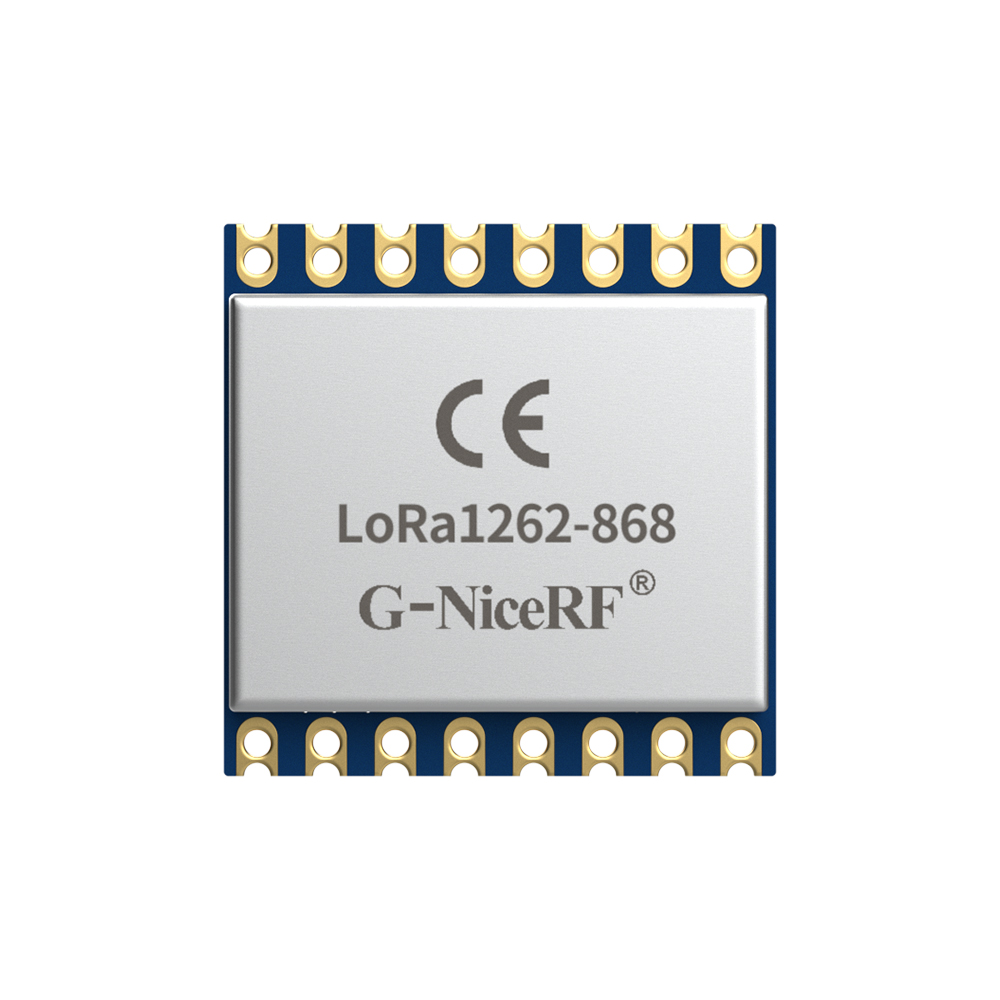

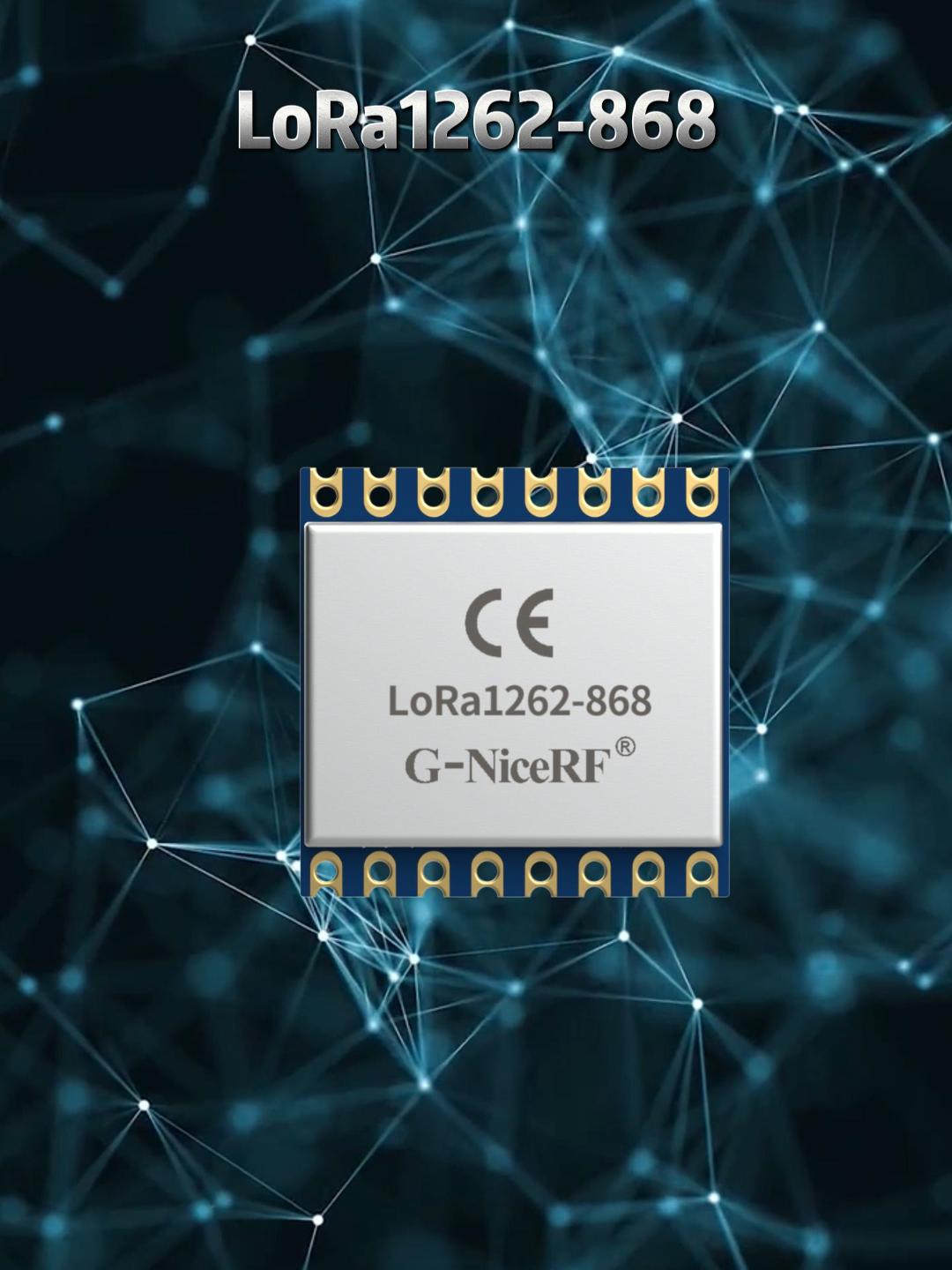

LoRa1262-868: SX1262 160 mW CE-RED-zertifiziertes 868 MHz LoRa-Modul mit TCXO

Das LoRa1262 LoRa-Modul verwendet den SX1262 von Semtech mit einem hochpräzisen TCXO-Quarzoszillator, extrem niedrigem Empfangs- und Ruhestrom sowie einer Empfindlichkeit von -148 dBm. Der integrierte 64-kHz-Quarzoszillator aktiviert den Mikrocontroller regelmäßig bei geringem Stromverbrauch. Der Antennenschalter des Moduls ist im Chip integriert und wird vom Chip gesteuert, was die Ressourcen der externen MCU schont. Die kompakte Größe und die Ausgangsleistung von 22 dBm (160 mW) bieten große Vorteile für IoT- und batteriebetriebene Anwendungen.
LoRa1262-868 hat die CE-RED-Zertifizierung erhalten.

Contactus

DOWNLOAD

Parameter	Mindest.	Typ.	Max.	Einheit	Zustand
Betriebszustand
Betriebspannung	1.8	3.3	3.7	V
Temperaturbereich	-40	25	85	℃
Stromverbrauch
RX-Strom		< 6,5		mA	@TCXO-Kristall (Standard 2,8 V, 1,8 V optional)
TX-Strom		< 130		mA	@868MHz
Schlafstrom		1.9		uA	OFF-Modus (SLEEP-Modus mit Kaltstart) Alle Blöcke aus
		2.3		uA	SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration bleibt erhalten
		2.9		uA	SLEEP-Modus (SLEEP-Modus mit Warmstart) Konfiguration bleibt erhalten + RC64k
		0,56		mA	STDBY_RC-Modus ， RC13M, XOSC AUS
		2,35		mA	STDBY_XOSC-Modus ， XOSC EIN
HF-Parameter
Frequenzbereich	848	868	888	MHz	@868MHz
Ausgangsleistung	-15	22		dBm
Empfangsempfindlichkeit		-133		dBm	@LoRa BW=125KHz_SF = 10_CR=4/5

Funktionen des SX1262 LoRa-Moduls LoRa1262

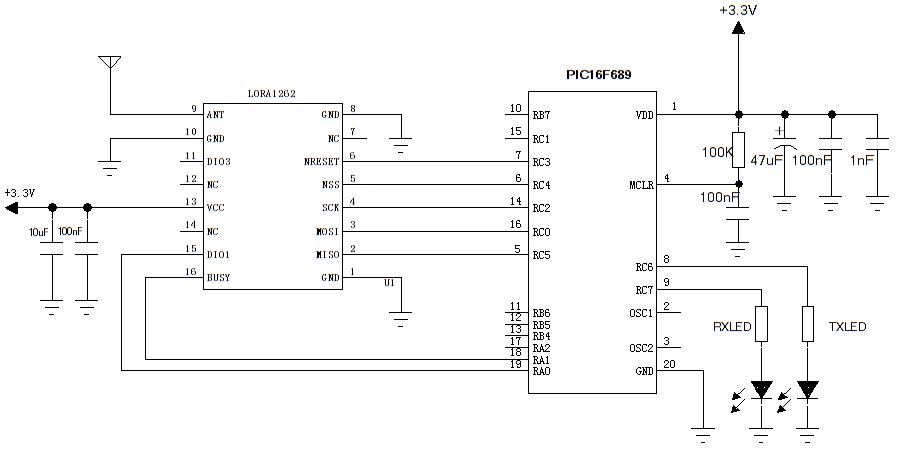

Anwendungsschaltung des drahtlosen LoRa-Moduls LoRa1262-868

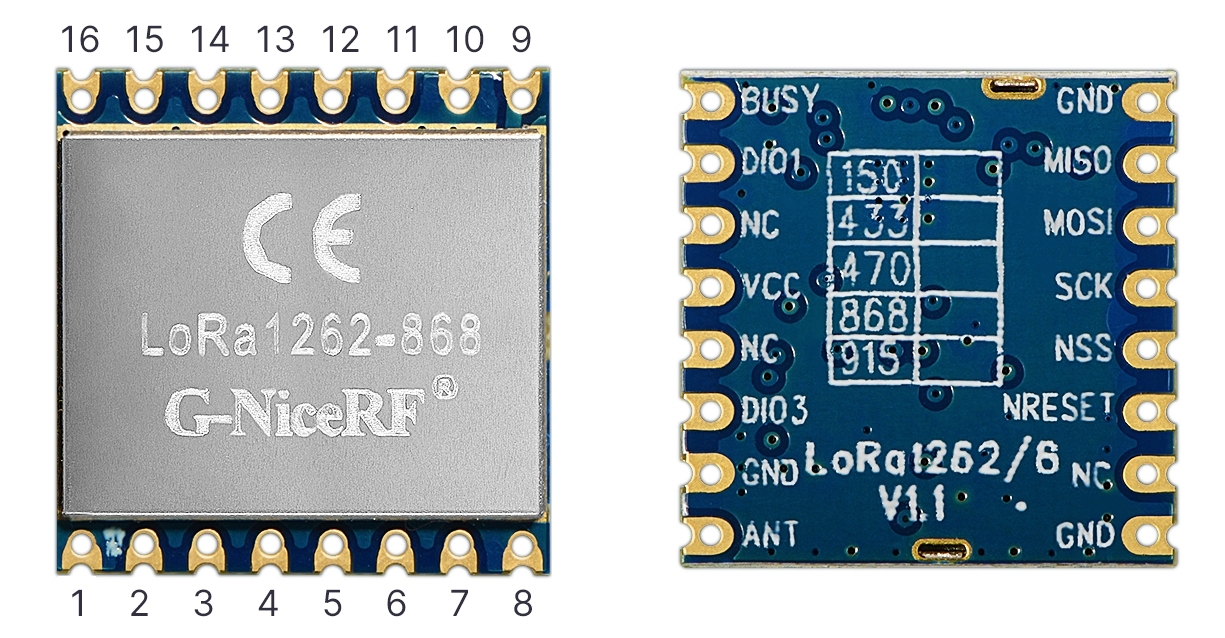

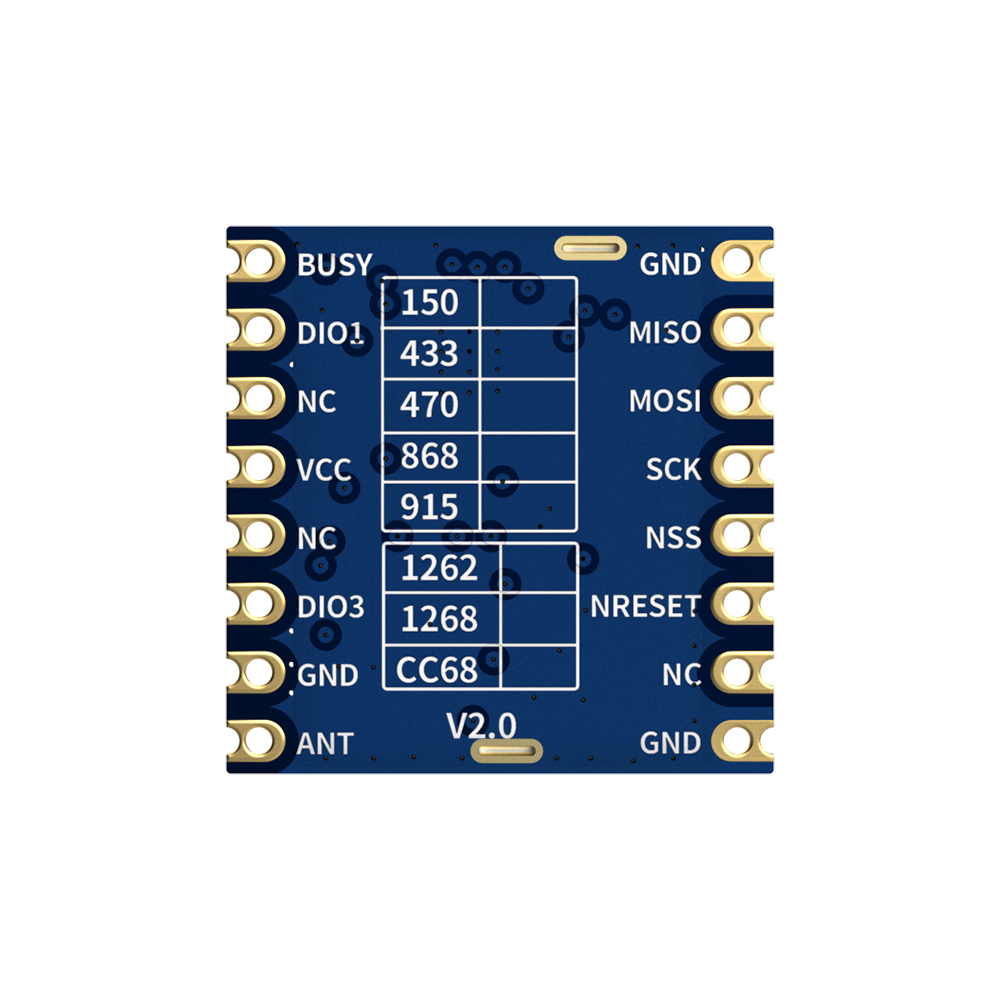

Pin-Definition des drahtlosen LoRa-Moduls LoRa1262-868.

Pin-Nr.	Pin-Name	Beschreibung
1	Masse	Stromerdung
2	MISO	SPI-Ausgang für SPI-Daten
3	MOSI	SPI-Eingang für SPI-Daten
4	SCK	Serieller Takt für SPI-Schnittstelle
5	NSS	SPI aktivieren
6	NRESET	Reset-Eingang
7, 12, 14	NC	Leer
8	Masse	Stromerdung
9	AMEISE	Anschluss mit 50 Ohm Koaxialantenne
10	Masse	Stromerdung
11	DIO3	Digitale E/A
13	VCC	Angeschlossene Stromversorgung (Standard 3,3 V)
15	DIO1	Digitale E/A
16	BESCHÄFTIGT	Wird zur Statusanzeige verwendet, Einzelheiten finden Sie im Datenblatt.

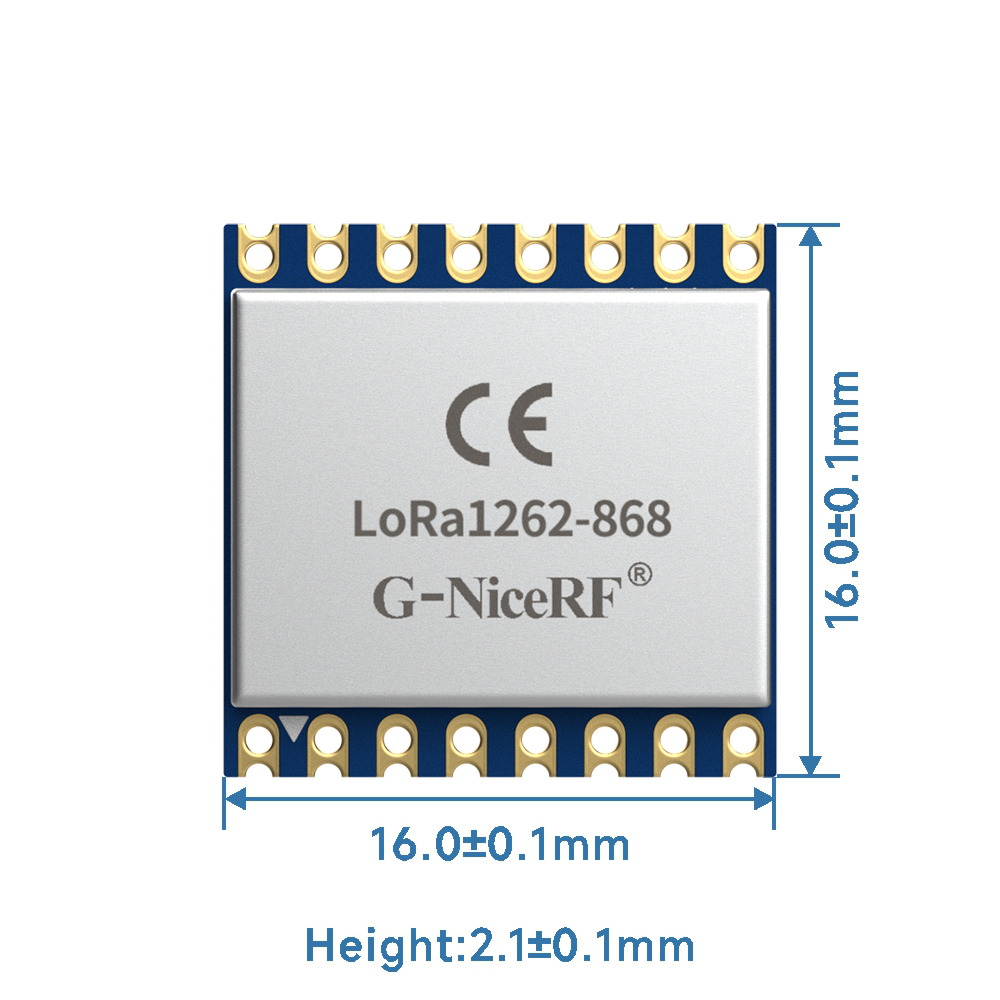

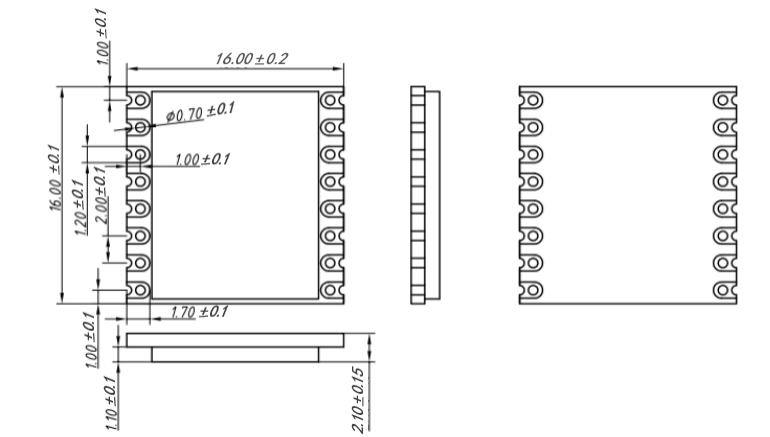

Mechanische Abmessungen des drahtlosen LoRa-Moduls LoRa1262-868.

Mechanische Abmessungen des SX1262 LoRa-Moduls LoRa1262
